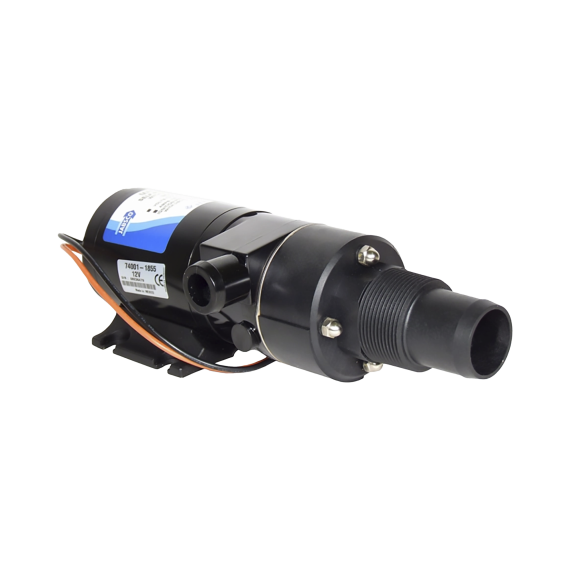

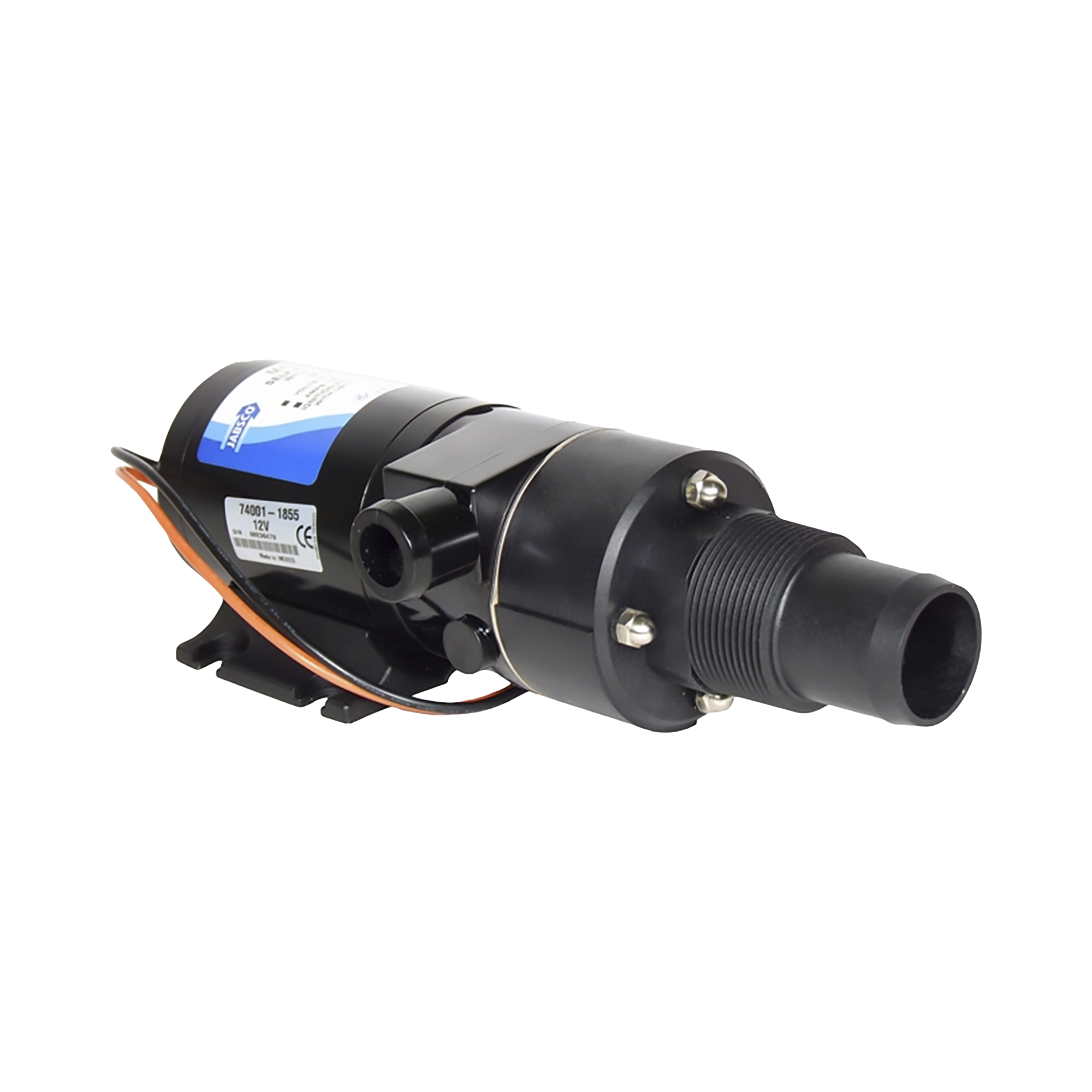

Conjunto completo de bomba y motor
Características técnicas
- Conexiones: para manguera de entrada con orificio de 38 mm (1½'), manguera de descarga con orificio de 25 mm (1')
- Tamaño del fusible: 20 amperios
- Caudal: hasta 43 litros/minuto (9 galones/minuto) con una altura total de 3 m. Altura total máxima recomendada de 6 m.
- Bomba trituradora compacta para desechos de inodoro
- Duración nominal de 15 minutos, para uso con tanques de almacenamiento de desechos de hasta 900 litros (200 galones) de capacidad.
- Muele los desechos del inodoro en una suspensión uniforme para facilitar su transferencia y descarga.
- Autocebante hasta 0,6 m de elevación vertical
- Motor completamente sellado con dispositivo de protección contra funcionamiento en seco
- Picadora de 4 cuchillas para trabajo pesado
- Capacidad de trituración: reduce los desechos a un tamaño de partícula máximo de 1/8' (3 mm)
- Tipo de motor: imán permanente, completamente sellado, con eje de acero inoxidable
- Tipo de sello: labio
- Impulsor: flexible con placa de desgaste de acero inoxidable, compuesto de nitrilo Jabsco
- Autocebante: 5 pies (1.5 m) cuando está húmedo, 4 pies (1.2 m) cuando está seco
- Materiales compatibles: capaz de pasar desechos de inodoro, papel higiénico, pañuelos faciales, escamas de pescado o cebo
- Materiales no compatibles: no diseñado para pasar trapos, toallas de cocina, tampones, toallitas húmedas o toallas sanitarias
- Cumplimiento normativo: cumple con la regulación USCG 183.410 e ISO 8846 MARINE para protección contra ignición
Especificaciones eléctricas y de flujo
Tabla de cableado para 24 Vdc
| Longitud del circuito | Tamaño de cable AWG | Tamaño de cable mm² |
|---|---|---|
| 0 – 13 pies (0 – 4 m) | 16 AWG | 2.5 mm² |
| 13 – 20 pies (4 – 6 m) | 16 AWG | 2.5 mm² |
| 20 – 40 pies (6 – 12 m) | 14 AWG | 4 mm² |
| 40 – 60 pies (12 – 18 m) | 12 AWG | 4 mm² |
Nota: Consumo de corriente: 10 amperios a 24 Vdc. Fusible recomendado: 15 amperios.
Curva de flujo vs. altura
| Altura (m) | Altura (pies) | Flujo (L/min) | Flujo (GPM) | Corriente (24V) |
|---|---|---|---|---|
| 0 | 0 | 47 | 12.5 | 7.6 A |
| 1.5 | 5 | 44 | 11.5 | 7.8 A |
| 3 | 10 | 40 | 10.5 | 8.1 A |
| 4.5 | 15 | 34 | 9.0 | 8.6 A |
| 6 | 20 | 28 | 7.5 | 8.9 A |
Nota: Los caudales y consumo de corriente pueden variar ligeramente dependiendo de la carga de la bomba (diseño del sistema de saneamiento).
Aplicaciones y capacidades
Capacidad de tanque
Compatibilidad con tanques de almacenamiento de hasta 900 litros (200 galones)
Vacia un tanque típico de 30 galones (115 litros) en menos de 3 minutos
Sistema de trituración
Picadora de 4 cuchillas para procesamiento de desechos sólidos
Reduce residuos a tamaño de partícula máximo de 1/8' (3 mm)
Protección del motor
Sistema sellado con protección contra funcionamiento en seco
Dispositivo apaga la bomba automáticamente si funciona en seco
Aplicaciones marinas
Ideal para vaciado de tanques de retención marinos y cajas de pescado
Capaz de pasar escamas de pescado, cebo y residuos de hielo
Instalación flexible
Puede montarse en cualquier orientación sin pérdida de rendimiento
Incluye juntas de goma para absorber vibraciones
Recomendaciones de instalación
Instalar lo más cerca posible del tanque para máximo rendimiento
Interruptor debe montarse cerca para escuchar cambios en operación
Mantenimiento y servicio
Kit de servicio
Kit de servicio disponible: 18598-1000
Incluye: 2 juntas, impulsor, cuerpo con sello instalado y placa de desgaste pequeña
Torques de montaje
Tuerca del cortador: 18-20 lb-pulg (2.0-2.3 N·m)
Pernos de la carcasa: 16-18 lb-pulg (1.8-2.0 N·m)
Recomendaciones de operación
NO operar en seco por más de 30 segundos
Enjuagar tanques con varios galones de agua después de cada vaciado
